Comprendre le robinet à bille 3 voies et ses fonctions
Cet article explorera en détail ce que sont les vannes à bille à 3 voies et quelles sont leurs principales fonctions, leur conception et leur fonctionnement de base, ainsi que les différentes manières dont elles sont utilisées dans diverses applications.
Dans le monde de l'industrie et de l'ingénierie, il existe une grande variété de vannes utilisées pour réguler le débit de liquides ou de gaz dans les systèmes de tuyauterie. L'une des options les plus polyvalentes et les plus populaires sont les vannes à bille à 3 voies. Ces vannes sont des composants clés dans les systèmes de gazoducs, les oléoducs, le génie chimique, les processus industriels et de nombreuses autres applications.

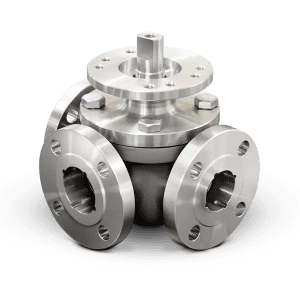

Qu'est-ce qu'un robinet à tournant sphérique à 3 voies
Les robinets à tournant sphérique à 3 voies sont des dispositifs utilisés dans les systèmes de tuyauterie pour contrôler et réguler le débit de liquides ou de gaz dans plusieurs directions. Leur conception consiste en une bille avec un trou au centre qui tourne à l’intérieur d’un corps de vanne. Cette boule possède trois orifices, permettant un écoulement dans des directions différentes selon la position dans laquelle elle se trouve. Ces vannes sont particulièrement utiles lorsque vous devez changer le sens du débit ou combiner différents flux de fluide. Leur fonctionnement est simple : en tournant le levier ou le volant du robinet, la bille se déplace et les orifices s'alignent avec différents conduits, permettant ou bloquant le passage du fluide.
Les vannes à bille à 3 voies sont utilisées dans une grande variété d'applications. Dans les systèmes de climatisation, par exemple, ils peuvent diriger le flux d’eau chaude ou froide vers différentes zones d’un bâtiment. Dans l’industrie chimique, ils sont utilisés pour mélanger différents produits ou rediriger le flux vers différents procédés. En plus de leur polyvalence, ces vannes offrent plusieurs avantages. Leur conception compacte et efficace permet une installation et une maintenance faciles. Ils assurent également une étanchéité parfaite, empêchant les fuites et assurant un contrôle précis du débit. Certaines vannes à bille à 3 voies incluent même des fonctionnalités supplémentaires, comme un levier de verrouillage ou des indicateurs visuels de position.
Étapes d'un robinet à tournant sphérique à 3 voies
Les vannes à bille 3-voies se distinguent par leurs deux principaux types de passage : port L- et port en T. Chacun de ces passages a des caractéristiques et des applications spécifiques.
Nous explorerons en détail les étapes d'une vanne à boisseau sphérique à 3-voies, en nous concentrant sur le port L- et le port en T. Nous verrons comment ils fonctionnent, quelle est leur structure et comment ils sont utilisés dans différentes situations.
L-Passage
Les vannes à bille à 3-voies avec port en L ont des fonctionnalités et des applications spécifiques qui les rendent idéales pour certains scénarios. Voici quelques-unes de leurs principales caractéristiques et utilisations :
Caractéristiques:
Sens d'écoulement :Le port L- permet de rediriger le flux de fluide dans un sens ou dans l'autre. La bille de la vanne possède un orifice central qui s'aligne avec l'un des deux orifices d'entrée/sortie, permettant un écoulement dans une direction spécifique.
Versatilité:Ces vannes offrent une polyvalence
dans le contrôle du débit en permettant d'ajuster le débit grâce à différentes combinaisons d'ouverture et de fermeture des ports d'entrée/sortie.
Fermeture hermétique :Les robinets à tournant sphérique à 3-voies avec port en L garantissent une étanchéité hermétique une fois fermés, empêchant les fuites et assurant un contrôle précis du débit.
Applications :
Systèmes de climatisation :Ces vannes sont utilisées dans les systèmes de climatisation pour contrôler le débit d'eau chaude et froide. Ils permettent de diriger le flux vers différentes zones ou de basculer entre les modes de chauffage et de refroidissement.
Processus industriels :Dans l'industrie, ils sont utilisés dans des processus où le mélange de différents liquides est nécessaire. Le port L- permet aux flux de fluides d'être combinés dans des proportions spécifiques, ce qui est utile dans la fabrication de produits chimiques, pharmaceutiques et alimentaires.
Systèmes de distribution de fluides :Les robinets à tournant sphérique à 3-voies avec port en L sont également utilisés dans les systèmes de distribution de fluides, par exemple pour la sélection de différentes sources d'eau dans une installation ou pour le contrôle du débit dans les systèmes d'irrigation.
