Fonction de vanne
Les vannes font partie de nombreuses machines utilisées quotidiennement et peuvent remplir diverses fonctions. Les trois fonctions courantes de la vanne incluent l'arrêt et le démarrage du débit, l'étranglement (contrôle) du débit et le contrôle de non-retour du débit (contrôle).
Les vannes d'arrêt/démarrage sont utilisées pour les systèmes qui n'ont pas besoin d'étrangler le débit. La vanne s'ouvre pour permettre l'écoulement et se ferme pour arrêter l'écoulement.
Les vannes d'étranglement ou de contrôle contrôlent la vitesse et la capacité d'écoulement à travers le système.

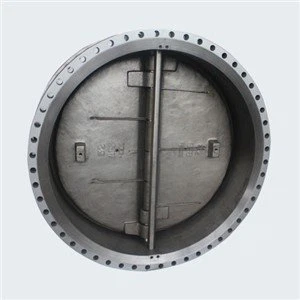

Les clapets anti-retour ou anti-retour contrôlent le sens du flux. L'écoulement dans la direction souhaitée ouvre la vanne, tandis que l'écoulement dans la direction opposée force la fermeture de la vanne. Ces vannes sont importantes pour empêcher le reflux vers les systèmes dans des applications telles que la gestion des eaux usées.
Méthode de contrôle
Le mécanisme de contrôle du débit peut varier en fonction de l'application de la vanne. En général, il existe deux moyens de contrôler le débit à travers une vanne.
Les vannes à mouvement linéaire utilisent un élément de fermeture qui se déplace en ligne droite pour permettre, arrêter ou étrangler le débit. Le dispositif de fermeture pourrait être un disque, une latte ou un matériau souple, comme un diaphragme. Le dispositif de fermeture peut être utilisé pour :
Déplacer un disque ou un bouchon dans ou contre un orifice
Faites glisser une latte, une surface cylindrique ou sphérique à travers un orifice
Déplacer un matériau flexible dans le passage d'écoulement
Les vannes à mouvement rotatif font tourner un disque ou une ellipse autour d'un arbre angulaire ou circulaire s'étendant sur le diamètre d'un orifice. Les vannes quart de tour seront dans leur état complètement ouvert ou complètement fermé après un 90° tour de tige.
Les types
Vous trouverez ci-dessous un résumé des types de vannes de base et les plus courants. Vous trouverez plus d'informations en cliquant sur le lien dans leur titre.
